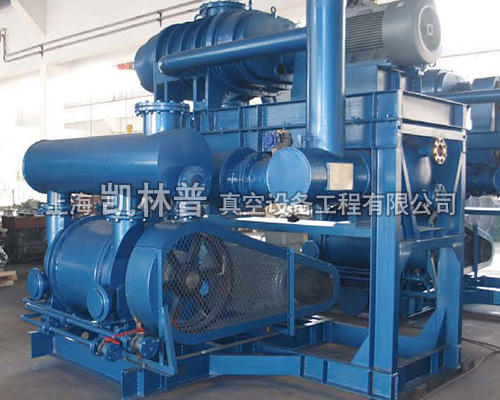

羅茨-液環真空機組是由ZJP型羅茨泵做為主泵,液環泵或羅茨-液環機組做為前級泵組成的抽氣機組.初級泵可以用2SK、2EK、SKA(2BV、2BEl)等系列液環式真空泵。
該機組抽除一般性氣體、舍有水分、少量灰塵的氣體。應用于輕紡、食品、化工等行業領域的干燥、脫水及真空除氣處理等工藝。擴展應用于航空、航天地面模擬系統。用于航空器從地面到25km高度模擬試驗。
技術規格表:
機組型號 | 泵型號 Model of pump | 抽速 Pumping speed (L/s) | 極限壓力(Pa) Ultimate pressure | 總功率 Total power (kW) | ||
主泵 | 前級泵 Backing pumps | 水環 Water ring | 水環 Oil ring | |||
JZJ2S30-1 | ZJ-30 | 2SK-1.5 | 30 | 2.67x102 | 8x101 | 4.75 |
JZJ2S70-2 | ZJ-70 | 2SK-1.5 | 70 | 2.67x102 | 8x101 | 5.5 |
JZJ2S70-1 | ZJ-70 | 2SK-3 | 70 | 2.67x102 | 8x101 | 9 |
JZJ2S150-2 | ZJ-150 | 2SK-3 | 150 | 2.67x102 | 8x101 | 10.5 |
JZJ2S150-1 | ZJ-150 | 2SK-6 | 150 | 2.67x102 | 8x101 | 18 |
JZJ2S300-2 | ZJ-300 | 2SK-6 | 300 | 2.67x102 | 8x101 | 19 |
JZJ2S300-1 | ZJ-300 | 2SK-12 | 300 | 2.67x102 | 8x101 | 26 |
JZJ2S600-2A | ZJ-600 | 2SK-12 | 600 | 2.67x102 | 8x101 | 27.5 |
JZJ2S600-2B | ZJ-600 | 2SK-20 | 600 | 2.67x102 | 8x101 | 42.5 |
JZJ2S150-4.1 | ZJ-150 | ZJ-30,2SK-1.5 | 150 | 6.7x10 | 8x10-1 | 7.75 |
JZJ2S300-4.2 | ZJ-300 | ZJ-70,2SK-1.5 | 300 | 6.7x10 | 8x10-1 | 9.5 |
JZJ2S300-4.1 | ZJ-300 | ZJB-70,2SK-3 | 300 | 6.7x10 | 8x10-1 | 13 |
JZJ2S600-4.2 | ZJ-600 | ZJB-150,2SK-3 | 600 | 6.7x10 | 8x10-1 | 16 |
JZJ2S600-4.1 | ZJ-600 | ZJB-150,2SK-6 | 600 | 6.7x10 | 8x10-1 | 23.5 |
JZJ2S1200-4.2 | ZJ-1200 | ZJB-300,2SK-6 | 1200 | 6.7x10 | 8x10-1 | 30 |
JZJ2S1200-4.1 | ZJ-1200 | ZJB-300,2SK-12 | 1200 | 6.7x10 | 8x10-1 | 37 |
JZJ2S2500-4.2A | ZJ-2500 | ZJB-600,2SK-12 | 2500 | 6.7x10 | 8x10-1 | 44.5 |
JZJ2S2500-4.2B | ZJ-250 | ZJB-600,2SK-20 | 2500 | 6.7x10 | 8x10-1 | 59.5 |
JZJ2S300-4.2.1 | ZJ-300 | ZJ-70,ZJB-3,2SK-1.5 | 300 | 5x10-1 | 1x10-1 | 10.25 |
JZJ2S600-4.2.1 | ZJ-600 | ZJ-150,ZJB-70,2SK-3 | 600 | 5x10-1 | 1x10-1 | 17.5 |
JZJ2S1200-4.2.1 | ZJ-1200 | ZJ-300,ZJB-150,2SK-6 | 1200 | 5x10-1 | 1x10-1 | 33 |
JZJ2S2500-4.2.1 | ZJ-2500 | ZJ-600,ZJB-300,2SK-12 | 2500 | 5x10-1 | 1x10-1 | 48.5 |
JQZE-3750 | QZJ3750 | SKA353/SKA420 | 2500 | 300 | ||
JQZE-2500 | QZJ2500 | SKA353 | 3750 | 300 |
*表中2SK水環式真空泵可以使用2EK,SKA(2BC、2BE1)系列代替,適應不同工況,具有更優良性能。
